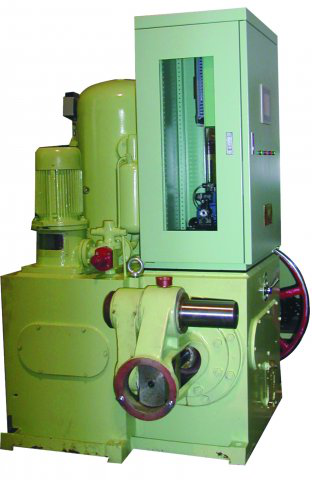

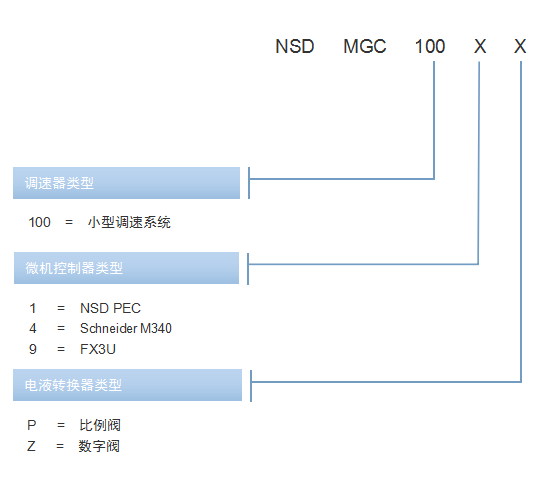

MGC1000系統是NSDEC調速系統系列中主打高集成化度的一款國家火炬計劃產品，對普及調速系統國產化有著里程碑的意義。其具有PID調節規律三態閥控式調節器，并可提高油壓至16.0MPa高油壓等級，從而使MGC1000更模塊化、緊湊化設計。即提升了產品質量，又縮短了交貨周期。
適用于小型水電站混流式、軸流定槳式機組
-
單控制器
-
單調節
-
小型調速器
-
智能模糊多態式
-
模塊化結構
-
結構簡單、拆卸及維護方便
-
動作可靠、噪音小
-

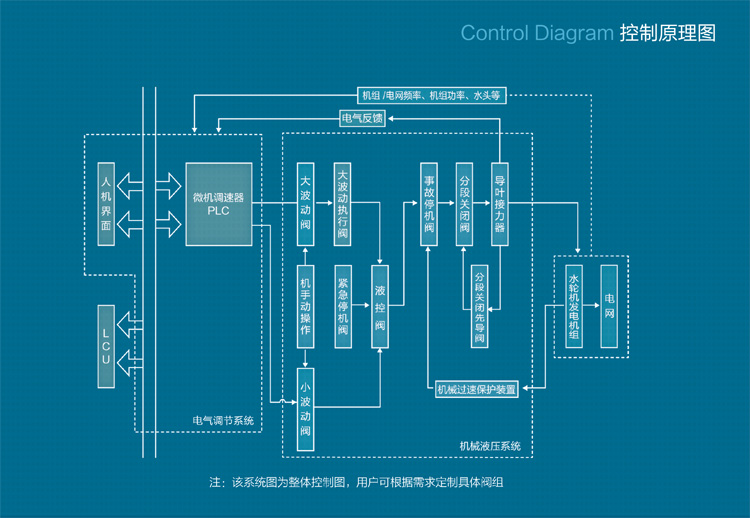

數字閥或比例閥控制系統
技術參數 Technical Parameter
|
技術參數 Specifications
|
技術指標 Technical Data
|
|
電柜特性
|
|

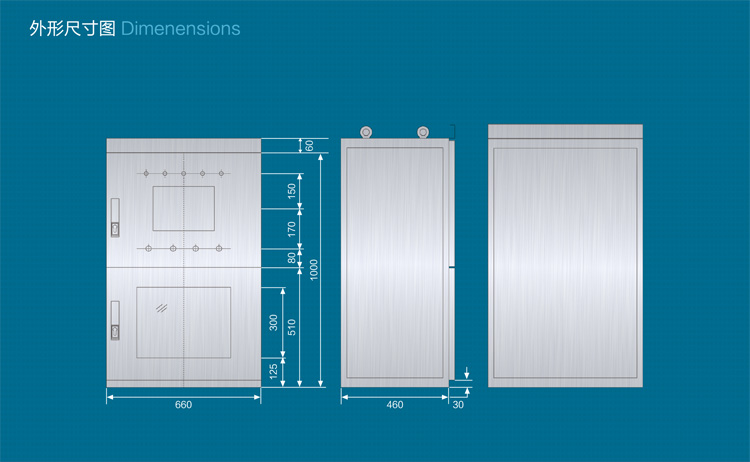

柜體尺寸
|
460mm*660mm*1000mm(長*寬×高) 可定制
|
|
柜體重量
|
200kg
|
|
工作交流電壓標準
|
AC220V±15%
|
|
工作直流電壓標準
|
DC110V±10%，DC220V±15%
|
|
負載能力
|
1000W（VA）
|
|
耐壓實驗
|
1.5kV，1min
|
|
防護等級
|
IP65
|
|
工作溫度范圍
|
-40～65℃
|
|
絕緣阻抗
|
>10MΩ
|
|
漏電流
|
<1mA
|
|
控制信號輸出
|
|
數字閥
|
DC24V，光電隔離
|
|
比例閥
|
電流4～20mA
|
|
輸入特性
|
|
開關量輸入
|
DC24V，LED指示燈，全隔離
|
|
模擬量輸入
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
輸出特性
|
|
開關量輸出
|
DC24V，LED指示燈,全隔離
|
|
模擬量輸出
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
頻率測量規格
|
|
測量方式
|
控制器本體測頻
|
|
電網頻率
|
交流（30～150V），90～110%額定頻率
|
|
機組頻率
|
交流（0.3～150V），10～110 Hz
|
|
齒盤測頻
|
非接觸式接近開關（DC24V供電） 1～110 Hz
|
|
測頻分辨率
|
0.001Hz
|
|
測頻通道
|
機組殘壓頻率，系統頻率，機組齒盤測速
|
|
|
性能參數 performance parameter
|
性能參數 Specifications
|
技術指標 Technical Data
|
|
穩定性能
|
|
機組轉速擺動相對值
|
<±0.2%
|
|
導葉開度穩定波動值
|
<0.3%
|
|
靜特性曲線最大非線性度
|
<0.5%
|
|
轉速死區
|
<0.04%
|
|
動態特性
|
|
甩負荷波峰不超過
|
2次
|
|
（tE）與(tM)的比值
|
<8
|
|
甩負荷相對最低轉速
|
>90%
|
|
(tSR)與(t0.8)的比值
|
<5
|
|
接力器不動時間
|
<0.2s
|
|
自動開機時間
|
20～120s
|
|
調速系統參數設置
|
|
永態轉差系數調整范圍為
|
0～10%
|
|
轉差率調整范圍為
|
0～10%
|
|
在線調整人工頻率失靈區范圍
|
0～±1.5%
|
|
轉速調整范圍為
|
90～110%
|
|
功率調整范圍為
|
0～105%
|
|
零負荷與滿負荷調整時間為
|
20～300s
|
|
操作方式切換接力器變化
|
<0.5%
|
|
雙電源切換接力器變化
|
<0.3%
|
|
比例增益Kp范圍
|
0～20
|
|
積分增益Ki范圍
|
0.01～10（1/s)
|
|
微分增益Kd范圍
|
0.01～10s
|
|
調速系統可利用率不小于
|
99.98%
|
|
首次無故障間隔時間不小于
|
20000
|
|
|
