介紹summary
MGC4000系列在MGC3000系列的基礎上采用了雙機交叉冗余熱備技術、容錯技術、抗干擾技術，以及高性能開關電源，并設有過電壓、瞬變電壓保護以及屏蔽保護，使調速器控制系統具備高度安全性、可靠性、容錯性和穩定性。
輔以非對稱冗余主配壓閥以及自復中技術應用，使得MGC4000系列產品的性能及穩定性達到了國際先進水平，是我公司在中、大型機組，甚至特大型機組調速系統的主力產品。
適用于全系列混流式、軸流轉槳、貫流式機組單/雙調節機組
-
雙控制器
-
單（雙）調節
-
中、大、特大型調速器
-
雙電液冗余轉換器
-
結構簡單、拆卸及維護方便
-
動作可靠、噪音小
-
電機+比例閥或雙比例閥控制系統
-
機電合柜或機電分柜

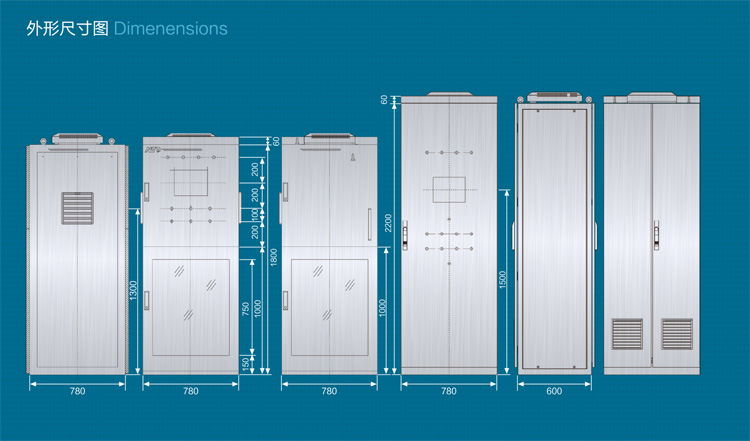

外形尺寸圖 Dimenensions

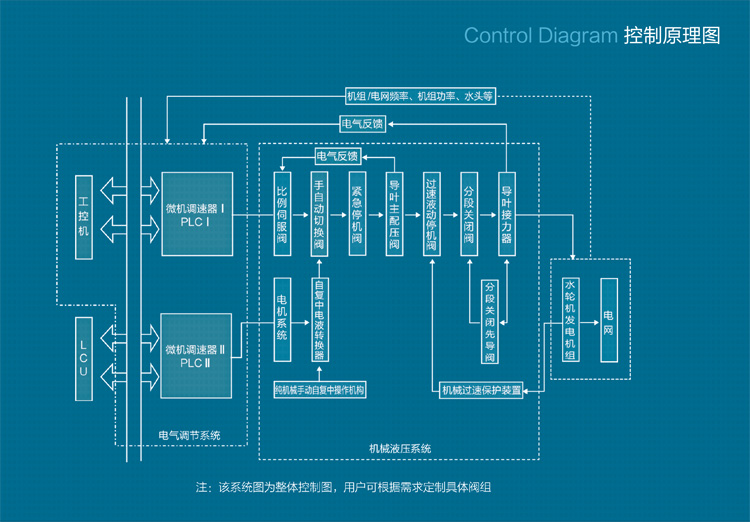

控制原理圖 Control diagram
技術參數 Technical Parameter
|
技術參數 Specifications
|
技術指標 Technical Data
|
|
電柜特性
|
|
機電合柜柜體尺寸
|
800mm*800mm*1860mm(長*寬×高) 可定制
|
|
機電分柜電氣柜尺寸
|
600mm*800mm*2260mm或800mm*800mm*2260mm(長*寬×高)
|
|
機電分柜機械柜尺寸
|
800mm*800mm*1860mm(長*寬×高) 可定制
|
|
柜體重量
|
300kg
|
|
工作交流電壓標準
|
AC220V±15%
|
|
工作直流電壓標準
|
DC110V±10%，DC220V±15%
|
|
負載能力
|
2500W（VA）
|
|
耐壓實驗
|
1.5kV，1min
|
|
防護等級
|
IP65
|
|
工作溫度范圍
|
-40～65℃
|
|
絕緣阻抗
|
>10MΩ
|
|
漏電流
|
<1mA
|
|
控制信號輸出
|
|
步進電機
|
步進電機驅動器出口
|
|
伺服電機
|
伺服電機驅動器出口
|
|
比例閥
|
模擬量通道電流4～20mA
|
|
輸入特性
|
|
開關量輸入
|
DC24V，LED指示燈，全隔離
|
|
模擬量輸入
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
輸出特性
|
|
開關量輸出
|
DC24V，LED指示燈,全隔離
|
|
模擬量輸出
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
頻率測量規格
|
|
測量方式
|
控制器本體測頻
|
|
電網頻率
|
交流（30～150V），90～110%額定頻率
|
|
機組頻率
|
交流（0.3～150V），7.8～110 Hz
|
|
齒盤測頻
|
非接觸式接近開關（DC24V供電） 1～110 Hz
|
|
測頻分辨率
|
0.001Hz
|
|
測頻通道
|
機組殘壓頻率，系統頻率，機組齒盤測速
|
|
|
性能參數 performance parameter
|
性能參數 Specifications
|
技術指標 Technical Data
|
|
穩定性能
|
|
機組轉速擺動相對值
|
<±0.15%
|
|
導葉開度穩定波動值
|
<0.1%
|
|
靜特性曲線最大非線性度
|
<0.3%
|
|
轉速死區
|
<0.02%
|
|
動態特性
|
|
甩負荷波峰不超過
|
2次
|
|
導葉（tE）與(tM)的比值
|
<8
|
|
槳葉關閉時間長機組（tE）與(tM)的比值
|
<12
|
|
甩負荷相對最低轉速
|
>90%
|
|
(tSR)與(t0.8)的比值
|
<5
|
|
接力器不動時間
|
<0.2s
|
|
雙調節槳葉隨動準確度
|
<0.3%
|
|
自動開機時間
|
20～120s
|
|
調速系統參數設置
|
|
永態轉差系數調整范圍為
|
0～10%
|
|
轉差率調整范圍為
|
0～10%
|
|
在線調整人工頻率失靈區范圍
|
0～±1.5%
|
|
轉速調整范圍為
|
90～110%
|
|
功率調整范圍為
|
0～105%
|
|
零負荷與滿負荷調整時間為
|
20～300s
|
|
操作方式切換接力器變化
|
<0.3%
|
|
雙電源切換接力器變化
|
<0.1%
|
|
雙控制器切換接力器變化
|
<0.1%
|
|
比例增益Kp范圍
|
0～20
|
|
積分增益Ki范圍
|
0.01～10（1/s)
|
|
微分增益Kd范圍
|
0.01～10s
|
|
調速系統可利用率不小于
|
99.99%
|
|
首次無故障間隔時間不小于
|
30000
|
|
|

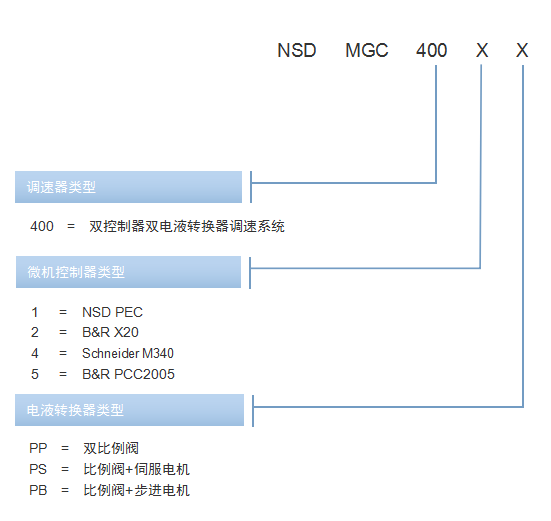

選型表 Model code
