介紹summary
抽水蓄能電站作為一種特殊的電源，具有運行方式靈活和反應快速的特點，在電力系統中具有調峰填谷、調頻、調相、緊急事故備用和黑啟動等多種效能。與常規電源相比，抽水蓄能電站能夠適應負荷的快速變化，對提高電力系統安全穩定運行水平、電網供電質量和可靠性起到了重要作用，有著電網“救心丸”之稱。
M G C 6 0 0 0系列調速器為交叉全冗余系統，雙機通過T C P / I P網絡相互通訊。兩套可編程微機調節器系統均具有各自獨立的電源，調速器的穩定運行工況有：“停機等待”、“水輪機工況（空載）”、“發電工況”（負載）、“調相”、“拖動機工況”、“水泵調相”（反轉空載）、“水泵工況”（反轉負載）。其中，“水輪機工況”（空載）和“水泵調相”（反轉空載）為不可選穩定工況，即進入其他工況的必經過程。運行工況與常規機組不同之處在于可逆機組的獨有工況——水泵轉向（反轉）部分。
適用于全系列抽水蓄能可逆式機組
-
雙控制器
-
單（雙）調節
-
中、大、特大型調速器
-
l雙電液冗余轉換器
-
l結構簡單、拆卸及維護方便
-
l動作可靠、噪音小
-
電機+比例閥或雙比例閥控制系統
-
機電合柜或機電分柜
外形尺寸圖 Dimenensions

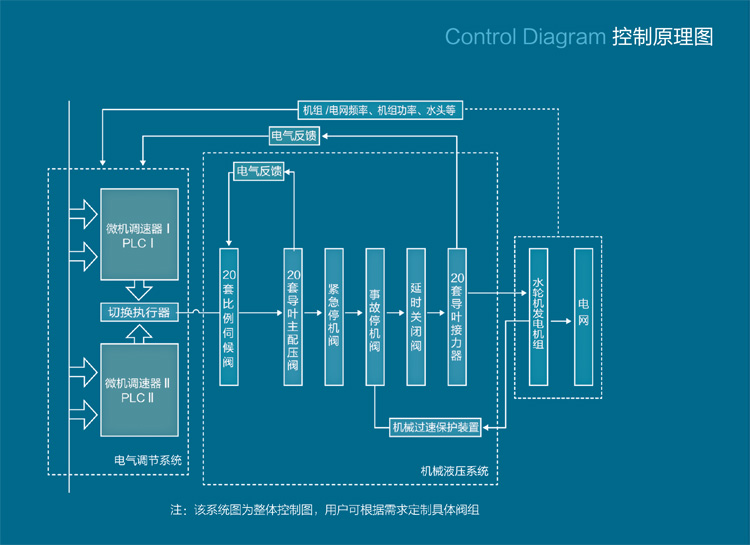

控制原理圖 Control diagram
技術參數 Technical Parameter
|
技術參數 Specifications
|
技術指標 Technical Data
|
|

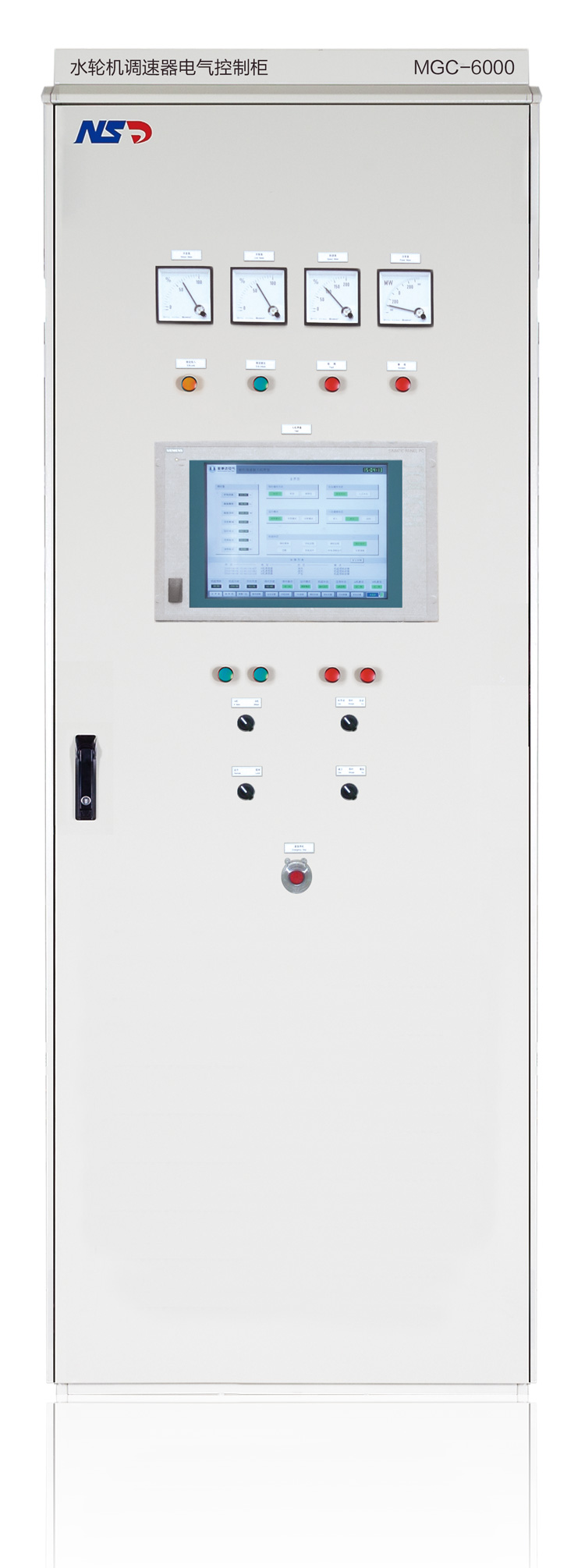

電柜特性
|
|
機電合柜柜體尺寸
|
800mm*800mm*1860mm(長*寬×高) 可定制
|
|
柜體重量
|
300kg
|
|
工作交流電壓標準
|
AC220V±15%
|
|
工作直流電壓標準
|
DC110V±10%，DC220V±15%
|
|
負載能力
|
3000W（VA）
|
|
耐壓實驗
|
1.5kV，1min
|
|
防護等級
|
IP65
|
|
工作溫度范圍
|
-40～65℃
|
|
絕緣阻抗
|
>10MΩ
|
|
漏電流
|
<1mA
|
|
控制信號輸出
|
|
伺服電機
|
伺服電機驅動器出口
|
|
比例閥
|
模擬量通道電流4～20mA
|
|
輸入特性
|
|
開關量輸入
|
DC24V，LED指示燈，全隔離
|
|
模擬量輸入
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
輸出特性
|
|
開關量輸出
|
DC24V，LED指示燈,全隔離
|
|
模擬量輸出
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
頻率測量規格
|
|
測量方式
|
控制器本體測頻
|
|
電網頻率
|
交流（30～150V），90～110%額定頻率
|
|
機組頻率
|
交流（0.3～150V），7.8～110 Hz
|
|
齒盤測頻
|
非接觸式接近開關（DC24V供電） 1～110 Hz
|
|
測頻分辨率
|
0.001Hz
|
|
測頻通道
|
機組殘壓頻率，系統頻率，機組齒盤測速
|
|
|
性能參數 performance parameter
|
性能參數 Specifications
|
技術指標 Technical Data
|
|
穩定性能
|
|
機組轉速擺動相對值
|
<±0.15%
|
|
導葉開度穩定波動值
|
<0.1%
|
|
靜特性曲線最大非線性度
|
<0.3%
|
|
轉速死區
|
<0.02%
|
|
動態特性
|
|
發電方向自動開機時間
|
30~120s 可設定
|
|
背靠背自動開機時間
|
100～300s 可設定
|
|
調速系統參數設置
|
|
永態轉差系數調整范圍為
|
0～10%
|
|
轉差率調整范圍為
|
0～10%
|
|
在線調整人工頻率失靈區范圍
|
0～±1.5%
|
|
轉速調整范圍為
|
90～110%
|
|
功率調整范圍為
|
0～105%
|
|
零負荷與滿負荷調整時間為
|
20～300s
|
|
操作方式切換接力器變化
|
<0.3%
|
|
雙電源切換接力器變化
|
<0.1%
|
|
雙控制器切換接力器變化
|
<0.1%
|
|
比例增益Kp范圍
|
0～20
|
|
積分增益Ki范圍
|
0.01～10（1l/s)
|
|
微分增益Kd范圍
|
0.01～10s
|
|
發電方向工況轉換可靠率不小于
|
100.00%
|
|
抽水方向工況轉換可靠率不小于
|
100.00%
|
|
調速系統可利用率不小于
|
99.99%
|
|
首次無故障間隔時間不小于
|
30000
|
|
|

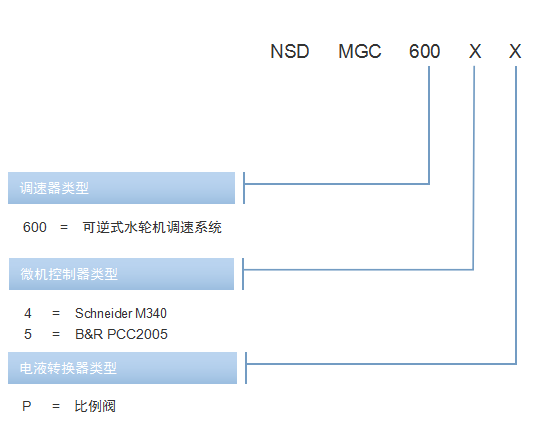

選型表 Model code
