介紹 summary

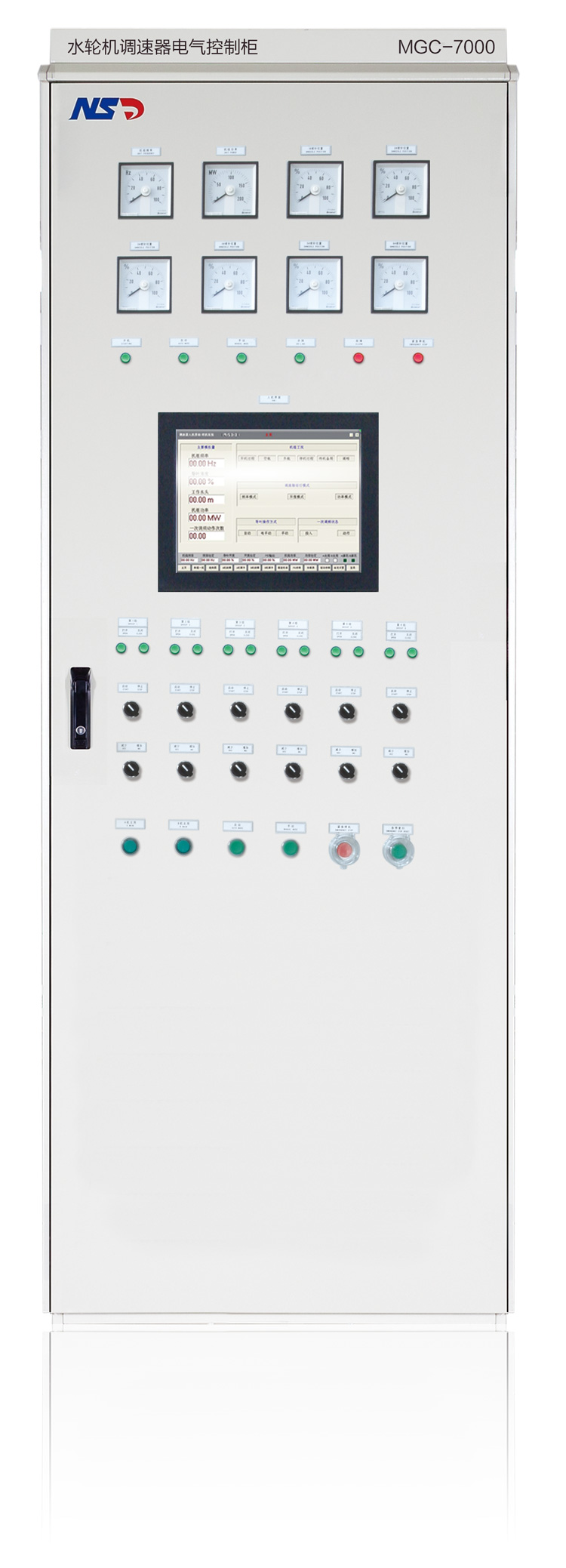

MGC7000系列是我公司沖擊式專用調速器系列，在此系列中我公司具有特有的噴針協聯控制模塊，一般的沖擊式水輪機調速系統是把所有的噴針按固定順序排列，按照機組所需要發出的功率控制噴針開啟及關閉，不允許噴針進行獨立的控制。
MGC7000系列則可以用程序?qū)崿F(xiàn)多噴針的協調控制允許噴針被獨立調節而保持機組的峰值效率，并能夠根據各噴針的工作狀態自動改變各噴針的排序,該方式極大地優化了調節性能、簡化了機械控制系統。協聯控制（排序）模塊對投入運行的噴針進行控制。
適用于全系列沖擊式機組
-
單、雙控制器
-
小、中、大、特大型全系列沖擊式調速器
-
多噴嘴獨立控制及同步技術
-
折向器協同控制
-
結構簡單、拆卸及維護方便
-
動作可靠、噪音小
-
數字閥或比例閥控制系統
-
機電合柜或機電分柜

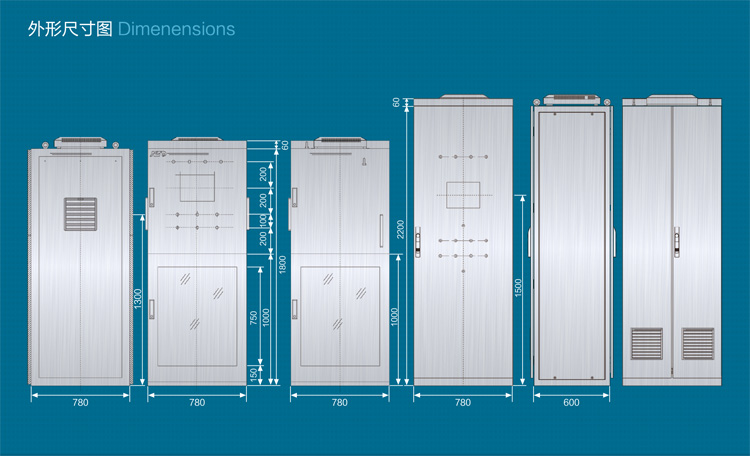

外形尺寸圖 Dimenensions

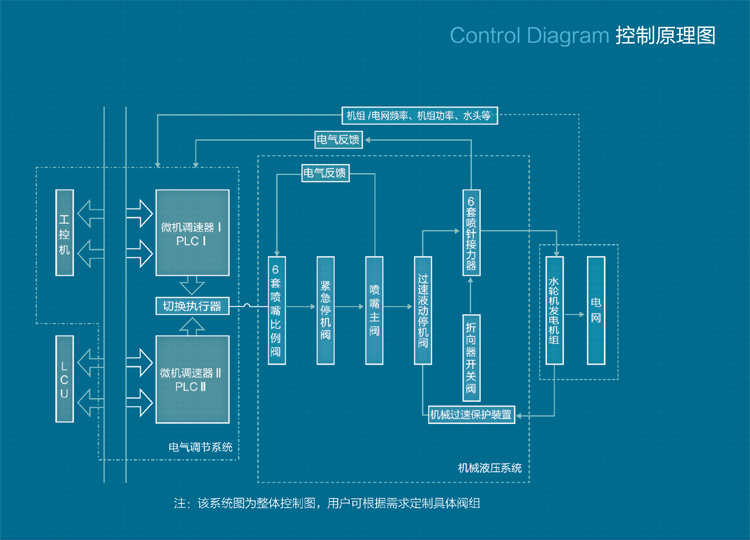

控制原理圖 Control diagram
技術參數 Technical Parameter
|
技術參數 Specifications
|
技術指標 Technical Data
|
|
電柜特性
|
|
機電合柜柜體尺寸
|
800mm*800mm*1860mm(長*寬×高) 可定制
|
|
機電分柜電氣柜尺寸
|
600mm*800mm*2260mm或800mm*800mm*2260mm(長*寬×高)
|
|
柜體重量
|
300kg
|
|
工作交流電壓標準
|
AC220V±15%
|
|
工作直流電壓標準
|
DC110V±10%，DC220V±15%
|
|
負載能力
|
2200W（VA）
|
|
耐壓實驗
|
1.5kV，1min
|
|
防護等級
|
IP65
|
|
工作溫度范圍
|
-40～65℃
|
|
絕緣阻抗
|
>10MΩ
|
|
漏電流
|
<1mA
|
|
控制信號輸出
|
|
伺服電機
|
伺服電機驅動器出口
|
|
比例閥
|
模擬量通道電流4～20mA
|
|
輸入特性
|
|
開關量輸入
|
DC24V，LED指示燈，全隔離
|
|
模擬量輸入
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
輸出特性
|
|
開關量輸出
|
DC24V，LED指示燈,全隔離
|
|
模擬量輸出
|
電壓0～10V，電流4～20mA，LED指示燈，全隔離
|
|
頻率測量規格
|
|
測量方式
|
控制器本體測頻
|
|
電網頻率
|
交流（30～150V），90～110%額定頻率
|
|
機組頻率
|
交流（0.3～150V），7.8～110 Hz
|
|
齒盤測頻
|
非接觸式接近開關（DC24V供電） 1～110 Hz
|
|
測頻分辨率
|
0.001Hz
|
|
測頻通道
|
機組殘壓頻率，系統頻率，機組齒盤測速
|
|
|
性能參數 performance parameter
|
性能參數 Specifications
|
技術指標 Technical Data
|
|
穩定性能
|
|
機組轉速擺動相對值
|
<±0.15%
|
|
導葉開度穩定波動值
|
<0.1%
|
|
靜特性曲線最大非線性度
|
<0.3%
|
|
轉速死區
|
<0.02%
|
|
動態特性
|
|
甩負荷波峰不超過
|
2次
|
|
甩負荷機組（tE）與(tM)的比值
|
<12
|
|
甩負荷相對最低轉速
|
>90%
|
|
(tSR)與(t0.8)的比值
|
<5
|
|
接力器不動時間
|
<0.2s
|
|
發電方向自動開機時間
|
20~120s 可設定
|
|
調速系統參數設置
|
|
永態轉差系數調整范圍為
|
0～10%
|
|
轉差率調整范圍為
|
0～10%
|
|
在線調整人工頻率失靈區范圍
|
0～±1.5%
|
|
轉速調整范圍為
|
90～110%
|
|
功率調整范圍為
|
0～105%
|
|
零負荷與滿負荷調整時間為
|
20～300s
|
|
操作方式切換接力器變化
|
<0.3%
|
|
雙電源切換接力器變化
|
<0.1%
|
|
雙控制器切換接力器變化
|
<0.1%
|
|
比例增益Kp范圍
|
0～20
|
|
積分增益Ki范圍
|
0.01～10（1/s)
|
|
微分增益Kd范圍
|
0.01～10s
|
|
調速系統可利用率不小于
|
99.99%
|
|
首次無故障間隔時間不小于
|
30000
|
|
|

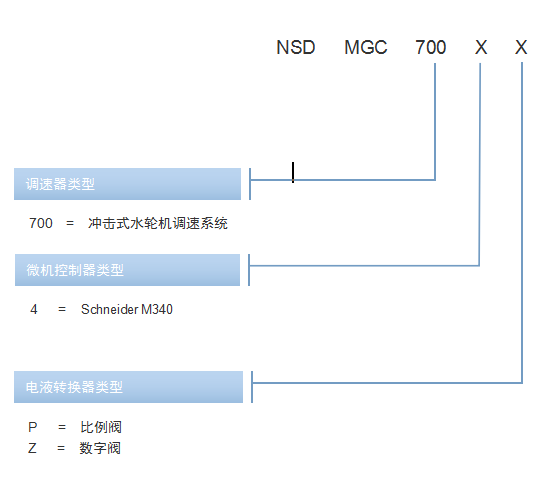

選型表 Model code
