介紹 Summary

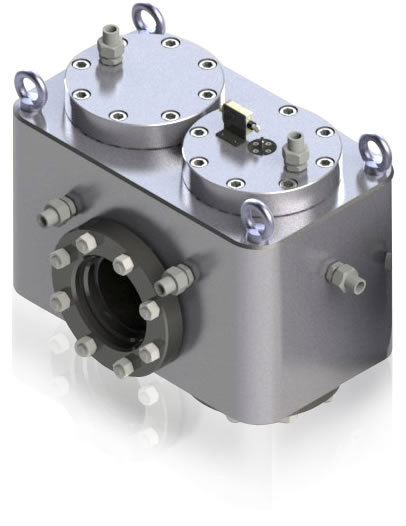

SGF/C型事故配壓閥是一種多通道插裝式換向閥，其用于水電站水輪發電機組的過速保護系統。當機組轉速過高，主配壓閥拒關閉、調速器關閉導水機構操作失靈時，SGF/C型事故配壓閥接收過速保護信號并動作，將調速器主配壓閥切除，油系統中的壓力油直接操作導水機構的接力器，緊急關閉導水機構，防止機組過速，為水輪發電機組的正常運行提供安全可靠的保護。
產品特點 Features
該產品由事故配壓閥的主閥體及先導控制閥等組成，整體結構緊湊，現場操作簡單，且兼具電氣信號傳輸、控制及監視，動作安全可靠；事故配壓閥的主閥體結構為插裝閥集成形式，結構形式可選用整體式，也可選用分體式，能夠根據現場安裝形式進行選擇；模塊化組合結構，體積小、安裝方便；有電氣狀態指示；閥芯與閥套采用精密配合，保證事故配壓閥本體“零泄漏”；閥芯采用復合通道控制原理，避免振動發生；事故配壓閥的先導控制閥全部采用標準液壓元件，維護簡單。
額定壓力：2.5MPa. 4.0MPa. 6.4MPa. 10MPa. 16MPa
規格：DN50; DN80; DN100; DN150; DN200
電源電壓：110VDC. 220VDC. 220VAC
安裝方式：水平. 垂直安裝均可
環境溫度：5~50℃
相對濕度：≤95%R.H
結構形式：整體.分體均可
久經考驗的閥件制造
專業的制造技術
領先的水電控制設備制造企業
提高使用壽命
硬質合金的應用
可靠的品質保證
成熟的加工與熱處理工藝
數十年積累的精密制造經驗
經驗豐富、技藝精湛的裝配工程師
新型的事故配壓閥結構設計
獨特復合閥盤結構
適用于大流量. 高耐壓. 低壓損的控制系統
穩定的靜態特性. 防卡阻. 零內漏
新型合成材料密封
消除金屬間滑動磨損影響
提高動態特性、安全性
