當轉子繞組發生匝間短路時，轉子電流增大，繞組溫度升高，同時也限制了發電機的無功功率，嚴重時還會引起機組的振動增大，造成發電機轉子燒損乃至被迫停機。
本裝置針對上述問題，通過安裝在定子槽中的微型探測線圈，對發電機氣隙磁通密度波形進行連續監測，根據氣隙磁通密度波形的變化，來判斷分析發電機轉子匝間絕緣狀況，適用于各種容量的水輪發電機勵磁回路（轉子）的匝間短路測量、定位及報警。
? 電源輸入：工作電源可做到交直流通用，對供電電源的適應性強；
? 實時計算：高性能CPU處理器保證每一個采樣點對所有繼電器進行實時計算。
? 精確測量及定位：裝置連續采集發電機氣隙磁場在微型探測線圈中所感應的波形信號進行處理，判斷是否有匝間短路發生及故障的嚴重程度，并通過鑒相信號來確定短路發生的位置；
? 液晶顯示：實時顯示裝置采樣、定值、報告、波形等內容；
? 報文記錄：可記錄事件報文，包括動作信息及動作波形等；
? 參數設置：可對短路越限等參數進行現地設置，取消傳統按鍵，采用觸摸屏輸入，操作更直觀便捷；
? 對外通信：提供RS485通信連接，可遠程通信裝置當前狀態及動作信息；
? 報警輸出：提供單獨的裝置失電報警，兩段匝間短路越限報警，每種報警信號均提供2路節點；
? 指示燈：可指示當前電源狀態、裝置運行狀態、報警狀態等；
? 自檢功能：裝置具有自檢及故障消除自恢復功能；
? 打印功能：提供連接打印機串口；

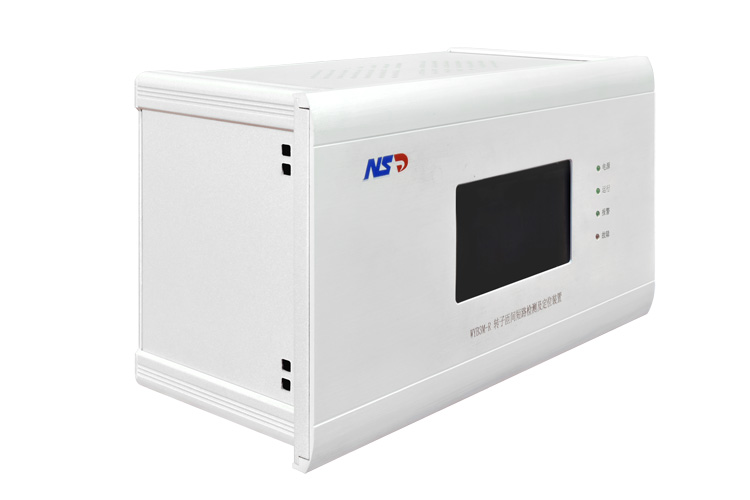

? 安裝方式：裝置小巧美觀，開孔安裝；
? 其它：裝置使用須安裝微型探測線圈。
? 工作存儲溫度：-25～+65℃；
? 環境濕度：≤ 95%，無凝露。
? 電源輸入：AC/DC220V（50/60Hz）；
? 功耗：不大于30W；
? 越限整定范圍：1～99%；
? 測量誤差：不超過 ±5%；
? 位置測量誤差：不超過±1對磁極（需校基準值）；
? 顯示范圍：頻率0-100Hz，最小幅值比0-100%；
? 報警接點： 5A30VDC，5A250VAC；
? 其它：用戶特殊要求請?jiān)谟嗀洉r說明。
