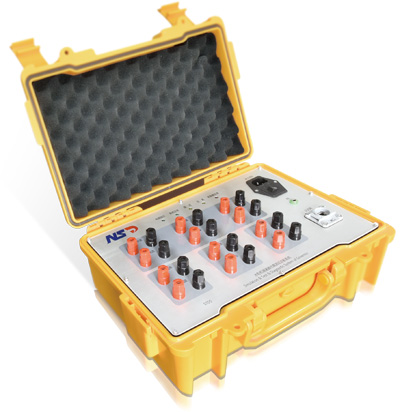

水輪機調速器仿真測試診斷系統STDS-1000
水輪機調速器仿真測試診斷系統STDS-1000是長江三峽能事達電氣股份有限公司>針對水電站調速器系統的現場投運及檢修測試、調速系統運行性能分析、調速器廠家出廠調試檢定等需求而研制出專業化產品，具備水輪機調節系統自動測試和水輪機實時仿真兩大主要功能，并為用戶提供數據錄波、指標計算、報表生成等友好功能，能有效提高水輪機調速器的設計、制造、調試和故障診斷水平。
標準
GBT 9652.2-2007水輪機控制系統試驗
DLT 1120-2009水輪機調節系統自動測試及實時仿真裝置技術條件
尺寸緊湊
小巧緊湊的尺寸：
箱體 360mm×250mm×130mm
線包 250mm×200mm×50mm
輕裝上陣的重量：
箱體 3 .5kg
線包 1 kg
性能優異
模擬量輸入通道精度0.1%，量程0～10V/0-20mA
模擬量輸出通道精度0.1%，范圍0～10V/0-20mA
測頻通道精度0.001Hz，量程0.1～99.999Hz，幅值0.2～150V
發頻通道步長0.001Hz，范圍0.1～99.999Hz，幅值0.2～10V可調
開關量輸入通道無源節點/有源24V
開關量輸出通道 無源節點
定子電流輸入 1A/5A
仿真精準
采用非線性仿真計算模型，提高了水輪機調節系統在大波動調節過程中的仿真性能；
采用面向環節的離散相似算法對水輪機調節系統進行仿真程序模塊的設計，提高了仿真計算的精度和實時性
功能豐富
信號采集 導葉開度、輪葉開度、水壓、有功功率、機組頻率、斷路器狀態、定子電流等
信號輸出仿真頻率、斷路器模擬控制、模擬傳感器（電壓/電流）
數據錄波示波器同時顯示多達8路信號
實驗項目 常規法靜特性、階躍法測轉速死區、一般動態過程、空載擺動試驗、空載擾動試驗、測量不動時間、甩負荷試驗、一次調頻試驗
數據記錄 電站信息、機組參數、實驗波形以工程文件夾形式組織存放，便于管理。
數據分析 根據實驗數據可智能分析計算各類性能指標，并提供國標參考。
打印輸出支持將實驗數據導出為word報表
便捷實用
采用標準220V電源接口
采用以太網通訊接口便于同計算機連接
配備標準DCC電力線纜及各類插針、鱷魚夾，接線安全便捷
