90度紅外石材自動切割PAC控制系統的設計應用

應用背景

石材在建筑，室內外裝潢等領域的廣泛使用已經有了很長的歷史，隨著人們生活水平的提高，對石材的質量，材質，尺寸，形狀等都有了更高的要求，在石材切割控制領域，核心單元廣泛采用可編程邏輯控制器(PLC)。

常規PLC由于本身硬件及操作系統決定了其CPU處理程序及總線時序任務時實時性低，高速測頻通道一般也只能達到K級晶振頻率，采樣精度低造成切割精度先天不足。

設計原則

應用基于新型PAC集成控制器，包括主CPU模塊、電源模塊、I/O模塊等。

• 實時性高

  PAC系統支持多資源任務處理方式。

• 測頻精度高

高速通道達到兆級晶振頻。

• 易用性與易維護性

支持I/O及通訊雙控制方式，HMI多種切割參數設置，軟件控制邏輯人性化，減少工人勞動強度，提高石材切割加工效率。

•  強弱電分離

PAC弱電控制箱與動力柜執行部分獨立，有效避免干擾。

系統設計

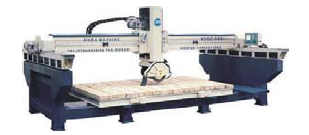

石材切割系統

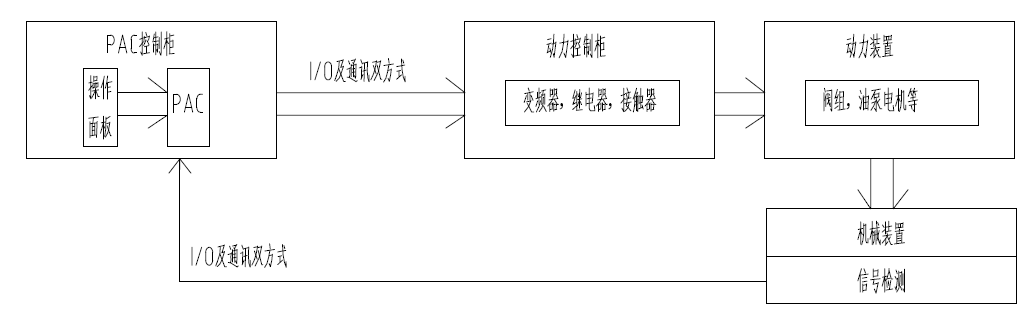

系統架構

功能設計

1、 支持手動和自動切割功能

2、 具有切割消差功能，有效消除機械死區帶來的切割尺寸誤差或切片大小頭

3、 最多8組切割類型，切割速度可調

4、 事故緊急停機功能

5、 安全切割條件互鎖功能

6、 I/O和通訊雙控制方式

7、 故障提醒查詢功能

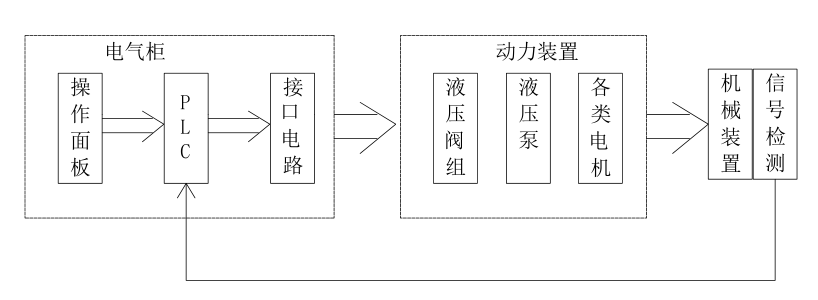

主電路設計
