水電站在線監測系統

水電站在線監測系統是針對傳統監控系統在數據收集、數據可視化方面工作已趨于完善，但是在智能化方面仍有所不足的問題，專門研發的新一代水電站監控產品。 該產品密切結合水利水電設備安全運行及事故分析的需要，可對水輪機、發電機、水泵、電氣設備、水工工程等設備設施進行在線監測、綜合診斷分析、狀態展示及報警，而且通過挖掘設備的運行規律，能夠?qū)υO(shè)備狀態進行預估及隱患預警，充分保障設備安全高效的運行，為檢修決策與故障分析提供技術依據。

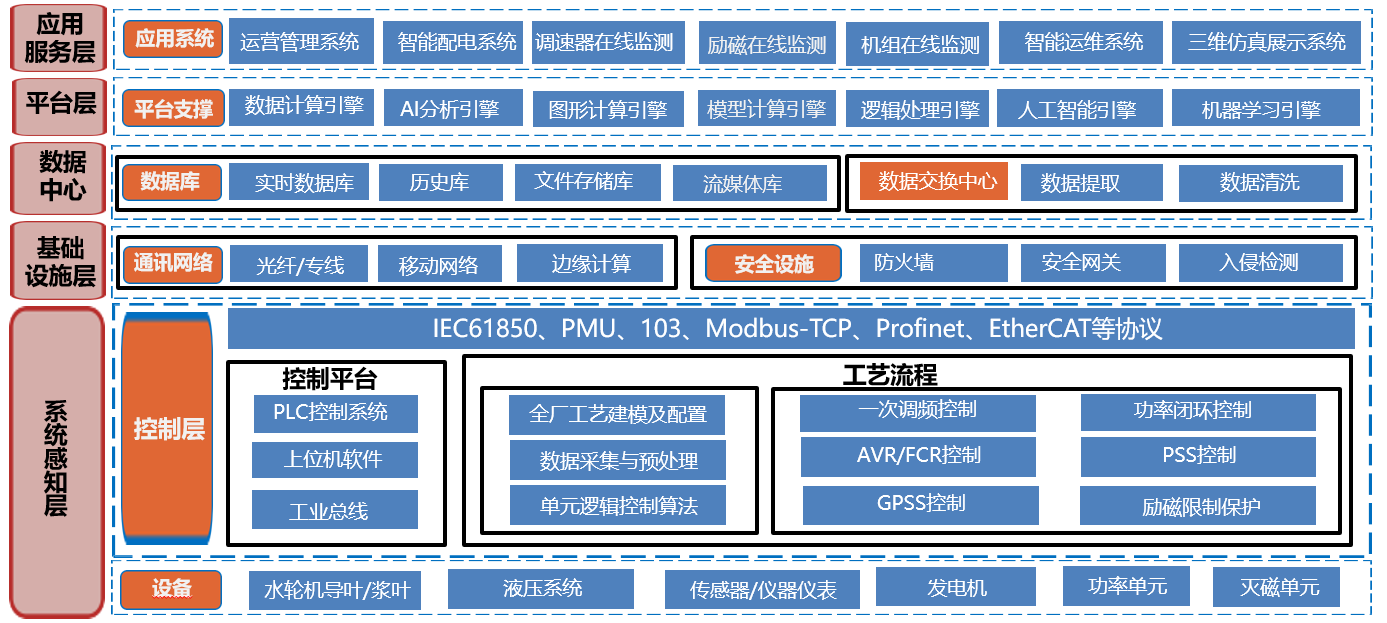

系統架構圖

主要功能

數據采集：通過智能終端NSD-IED，支持直采傳感器、設備信號、工業協議通信、采集其他61850設備等方式。

數據可視化：動態的數據展示、豐富的可視化設計組件、靈活的定制方案。

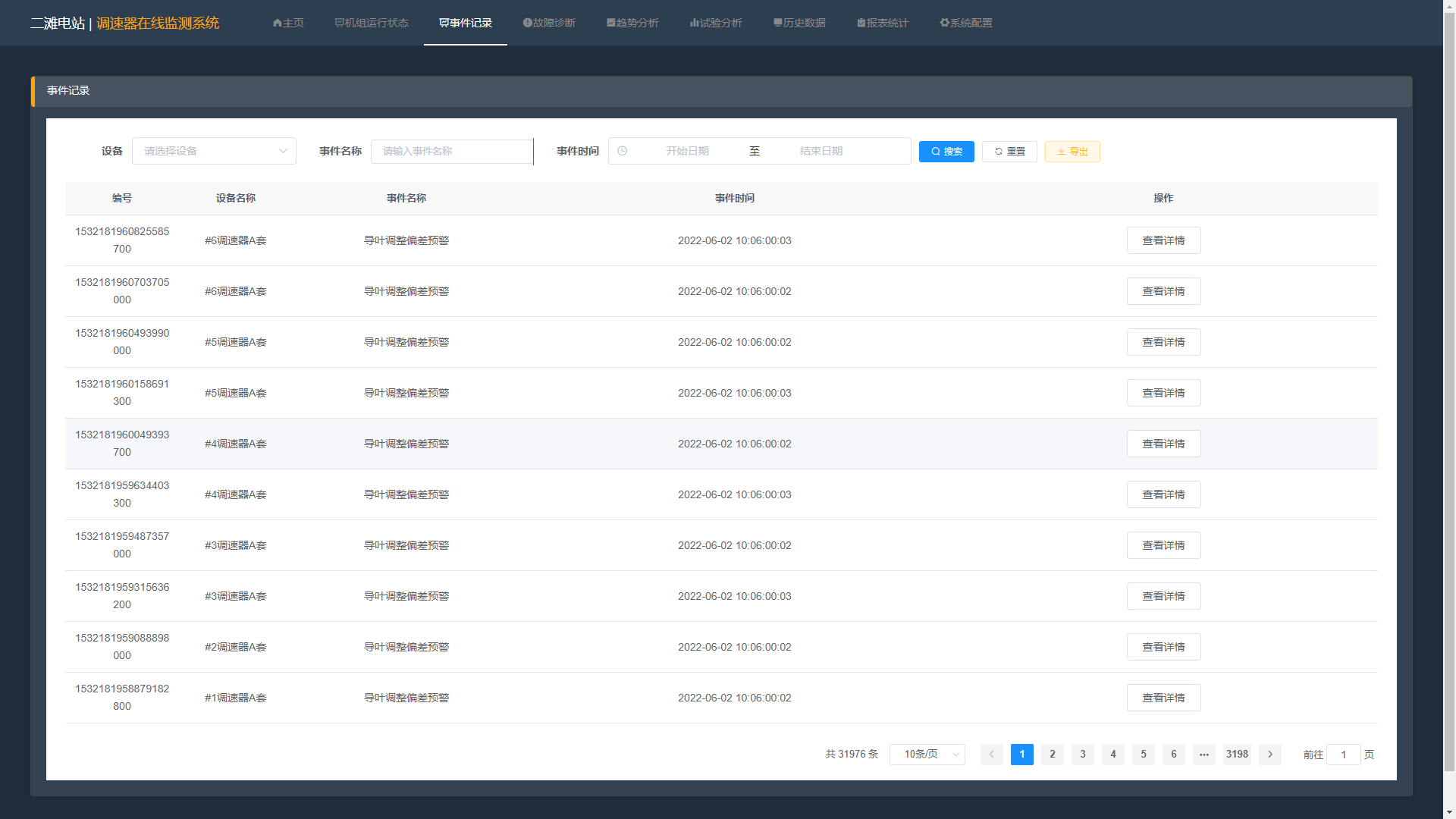

事件記錄：全面記錄，自定義變量報警屬性；分類搜索、模糊搜索，并可查詢事件時間段內的歷史數據波形，并生成報表。

故障診斷：內置多種診斷模型，對故障進行診斷分析

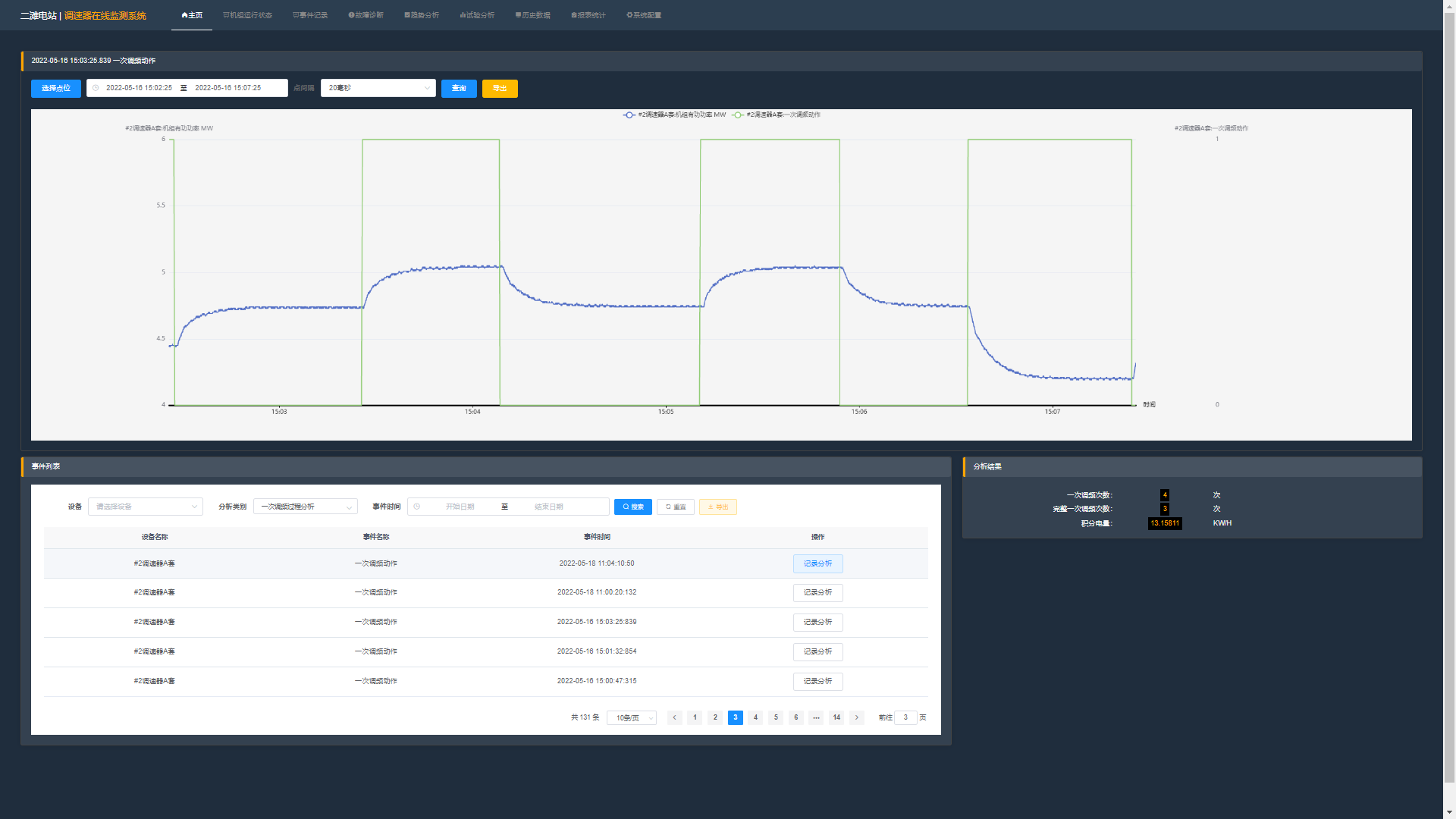

趨勢分析：預設多種機組運行工況，對各種工況進行記錄并分析得出機組運行指標。包括：開/停機分析、一次調頻分析、功率低頻振蕩預警分析、導葉調整偏差預警分析等。

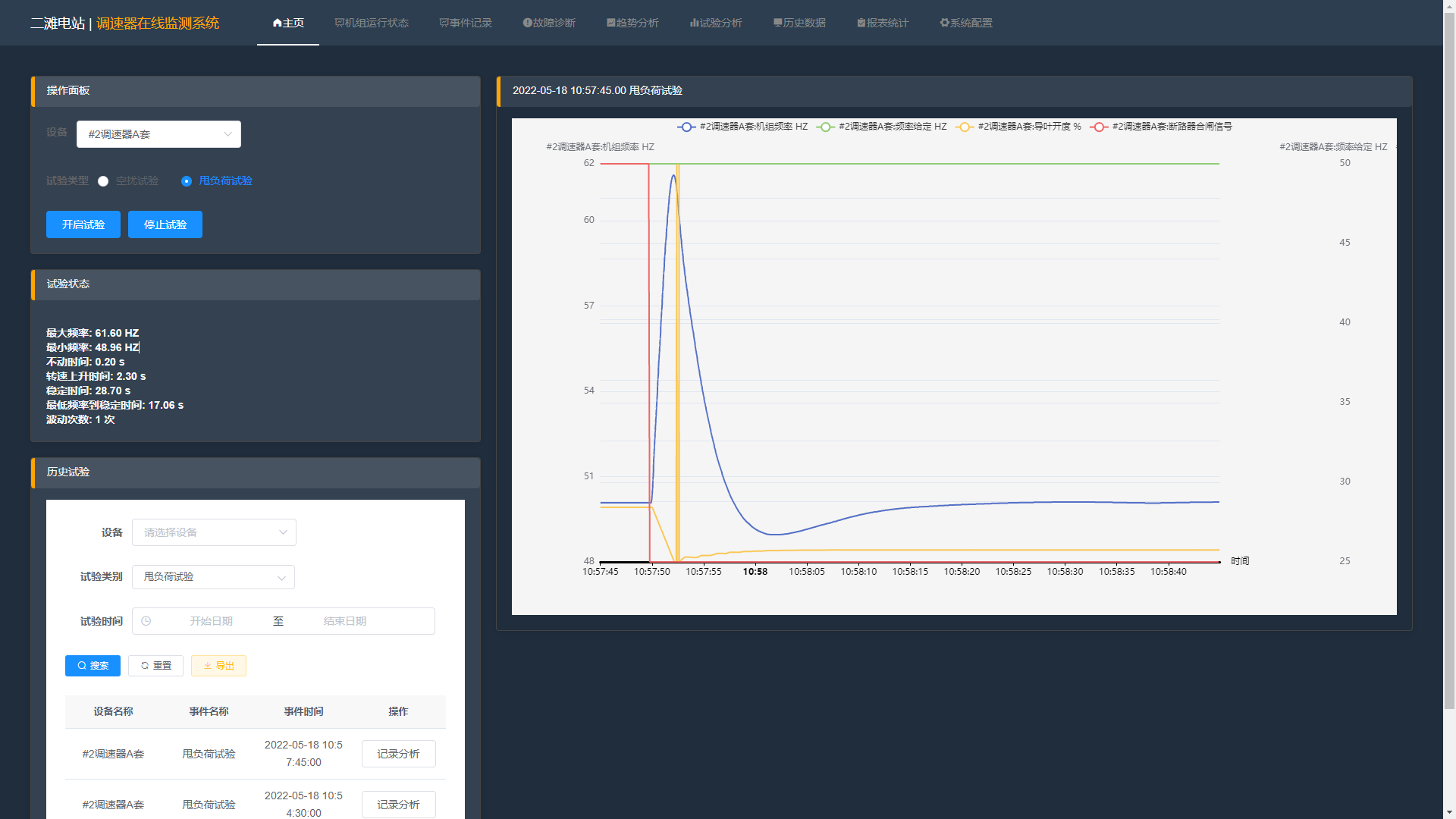

試驗分析：集成機組調試、運行過程中多種試驗模型。記錄試驗數據并對其分析得出試驗狀態參數。包括：空擾試驗、甩負荷試驗等。

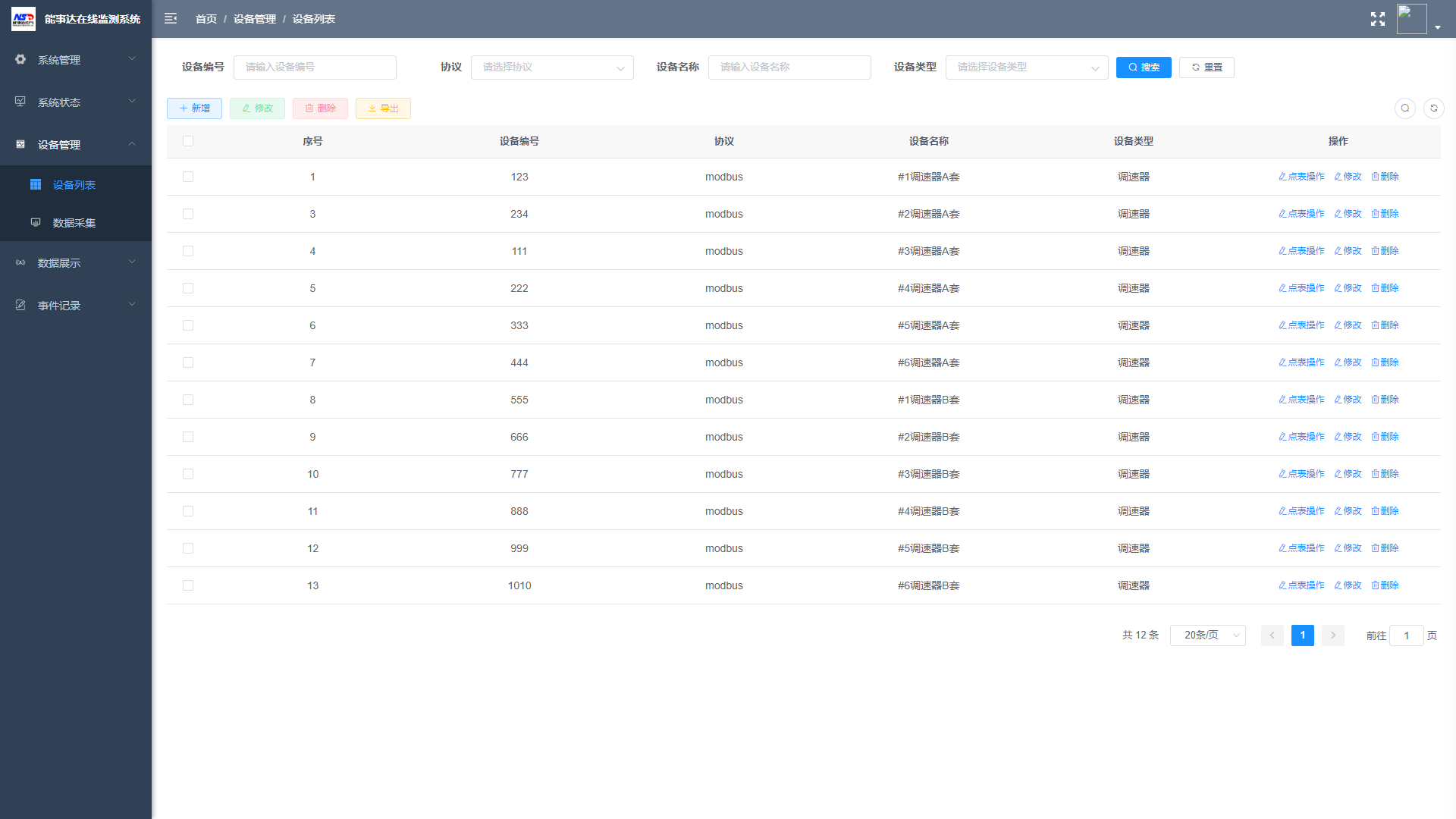

后臺管理功能：可自由添加設備、配置通信點表、查看操作記錄、管理人員權限等。
